雙螺旋混合機

產品描述
產品參數

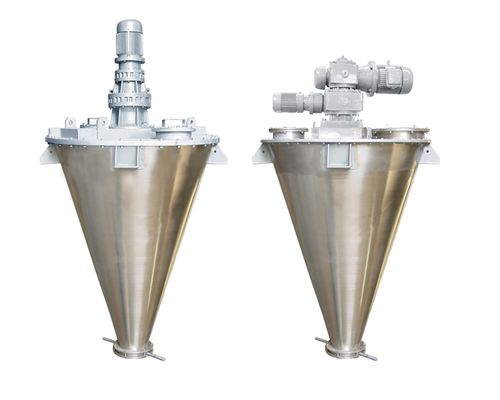

雙螺旋混合機

適用範圍

　錐形雙螺旋混合機廣泛用於化工、冶金、食品、製藥、化肥、塗料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業的固體與“固體”（即粉體與粉體），液體與液體、粉體與液體的組合。該機對混合物料適應性廣。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗料、細料和微粒，纖維或片狀的混合也有良好的適應性。您可以提出您所需要的處理量、設備形式、規格要求或您需要加工的物料的性質，碩宸的銷售工程師會提供讓您滿意的方案。

工作原理

　錐形雙螺旋混合機筒內的兩隻非對稱螺旋的快速自轉將物料向上提升，形成兩股非對稱沿筒壁自下向上的螺柱形物料流，轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到合圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補兗了底部的空穴，從而形成對流循環。由於上述運動的複合，物料在短時間內獲得了均勻混合，混合精度較高。

結構特點

　錐形雙螺旋混合機，它由噴液裝置、傳動部分、筒蓋、螺旋、筒體、出料閥箱等組成。

　1、噴液裝置：噴液裝置由旋轉接頭和噴液部件組成，噴液部件用法蘭固定分配箱下端蓋上，由公轉帶動一起運轉,旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。
　2、傳動部分：由自轉電機和公轉電機的運動，通過蝸輪蝸杆、齒輪調整到合理的速度，然後傳遞給螺旋實現自、公轉兩種運動。
　3、筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺旋固定筒蓋上，筒蓋上設有若幹也供料、觀察、清洗、維修用。
　4、螺旋部分：筒體內兩隻非對稱排列的螺旋作自、公轉行星運動時，在較大範圍翻動物料，使物料快速達到均（jun1）勻混合。
　5、筒體部分：筒體為錐形結構，作乘物料用，使出料迅速、幹淨、無積料，無出料死角。
　6、出料閥：出料閥安裝在筒體底部，用於控製物料及放料，該出料閥可分手動、氣動、電動三種結構形式，可根據用戶需要加裝液體出料閥（漿液閥）。

雙螺旋混合機|錐形混合機配置參數：

型號規格	DSH-0.3	DSH-0.5	DSH-1	DSH-2	DSH-3	DSH-4	DSH-6	DSH-10	DSH-15	DSH20	DSH-30
有效容積（m³）	0.18	0.3	0.6	1.2	1.8	2.4	3.6	6	9	12	18
每次最大產量	200	300	600	1200	1800	2500	3600	6000	9000	12000	18000
公轉/自轉（r/min）on	3.5/120	3.5/120	3/78	3/78	3/78	1.8/65	1.6/65	1/65	1/65	1/44	1/44
驅動功率 kw	3	3	4	5.5	7.5	11	15	18.5	22	37	45
重量	510	610	1220	1520	2320	2550	3720	4000	4510	5510	6810
直徑	Φ960	Φ1160	Φ1590	Φ1960	Φ2180	Φ2290	Φ2570	Φ3010	Φ3460	Φ3780	Φ4110
高	2080	2370	2860	3520	3780	43800	48200	5920	6700	6720	7520
